直线模组线性滑轨参考资料

一、精度标准


线性滑轨的精度可分为行走平行度、高度 (H) 及宽度(W2)的尺寸容许误差。滑轨单轴使用或在同平面使用複数轴时,规范各个滑块组合高度与宽度的成对相互差。各型号的精度分为普通级 (N)、高级 (H)、精密级 (P)、超精密级 (SP) 与超高精密级 (UP) 五个等级。



二、行走平行度

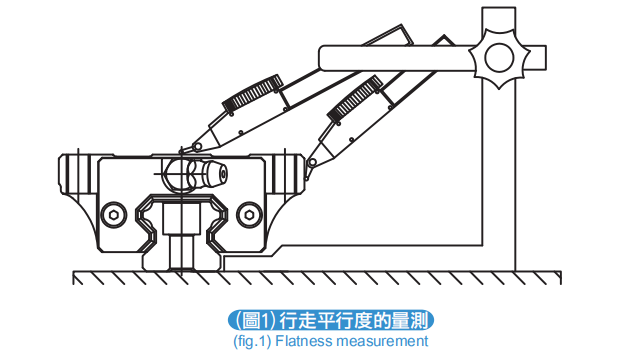

是指将滑轨以螺栓固定在基面上,使滑块在滑轨全长上运行时,滑块与滑轨基准面之间的平行误差,如图(1)所示。




三、高度的成对相互差(△H)


是指组合在同平面上的各个滑块高度尺寸(H)的最大值与最小值之差。



四、宽度的成对相互差(△W2)


是指装在单支滑轨上的每个滑块与滑轨基准面之间的宽度(W2)尺寸的最大值与最小值之差。





注意事项:



1.同平面上2轴以上配对使用时,宽度(W2)的尺寸对容许误差与成对相互差(△W2)只适用于基准侧,而基准侧滑轨的製造号码末尾,印有〝MR〞标记,但是普通级(N)滑轨没有此记号。

2.精度测定值是以滑块中心点或中心部的平均值为基准。





五、预压与刚性

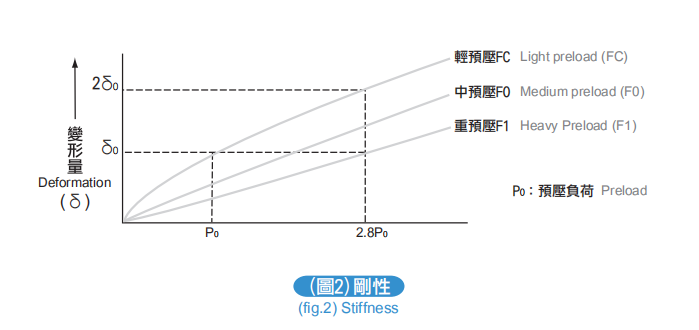

线性滑轨可以藉由施加预压来提高刚性。如图(2)所示,预压的效果可保持外部负荷增大到预压负荷的2.8倍,即提高2.8倍的刚性值,而预压是利用增加钢珠的直径,使钢珠与滚动面之间产生负项间隙,预先施于内部负荷,所以在进行寿命计算时,必须将其预压负荷考虑进去。

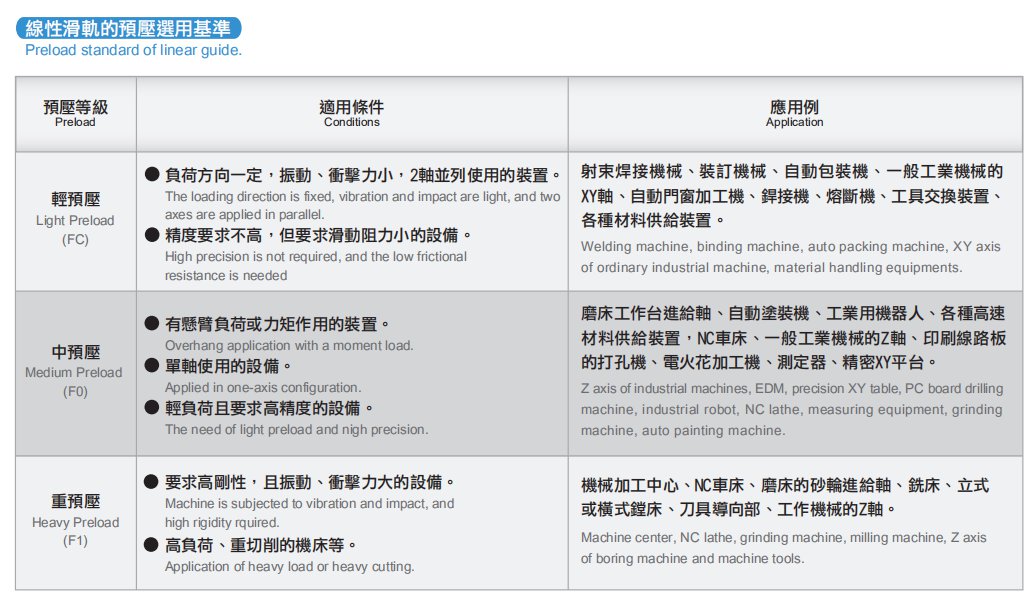

六、预压等级的选用


线性滑轨的使用,应根据不同的使用条件来选择最适合的预压等级,选用的基准请参照以下资料。
