简单5步快速了解直线导轨是怎样安装的

作者:万里疆科技 浏览:211 发表时间:2020-06-11 10:32:53 来源:http://www.fawlj.com/

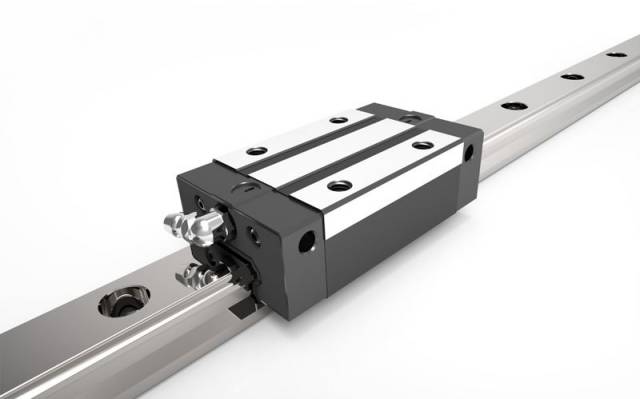

直线导轨运动的作用是用来支撑和引导运动部件,按给定的方向做往复直线运动。具有比直线轴承更高的负载,同时可以承担一定扭矩,可在高负载的情况下实现高精度的直线运动。


那么直线导轨是怎样安装的呢?

一、直线导轨基本安装步骤

1、检查装配面

2、设置导轨的基准侧面与安装台阶的基准侧面相对

3、检查螺栓的位置,确认螺孔位置正确

4、预紧固定螺钉,是导轨基准侧面与安装台阶侧面的紧密相接

5、最终拧紧安装螺栓

6、依次拧紧滑块的坚固螺钉



二、直线导轨基准导轨副的安装方法

1、利用U型夹头将导轨基准侧面与安装台阶侧面的紧密夹紧,然后再该处用固定栓拧紧,由一端开始,依次将导轨固定。

2、无安装台阶时,将导轨一端固定,将表针靠在导轨的基准侧面,以直线块归为基准,自导轨的一端开始读取指针校准直线度,并依次将导轨固定。



三、直线导轨非基准导轨副的安装方法

1、利用U型夹头将导轨基准侧面与安装台阶侧面的紧密夹紧,然后再该处用固定栓拧紧,由一端开始,依次将导轨固定。

2、无安装台阶时,将导轨一端固定,将表针靠在导轨的基准侧面,以直线块归为基准,自导轨的一端开始读取指针校准直线度,并依次将导轨固定。





四、直线导轨坚固螺栓时,建议采用恒钮矩扳手进行。

五、滚珠直线导轨副的防护与润滑。
