滚珠螺杆参考资料

作者:万里疆科技 浏览: 发表时间:2020-06-08 14:40:59 来源:http://www.fawlj.com/

滚珠螺杆参考资料

一、导程精度

精密滚珠螺杆,以JIS规格为基准,各特性之定义与容许值如下:

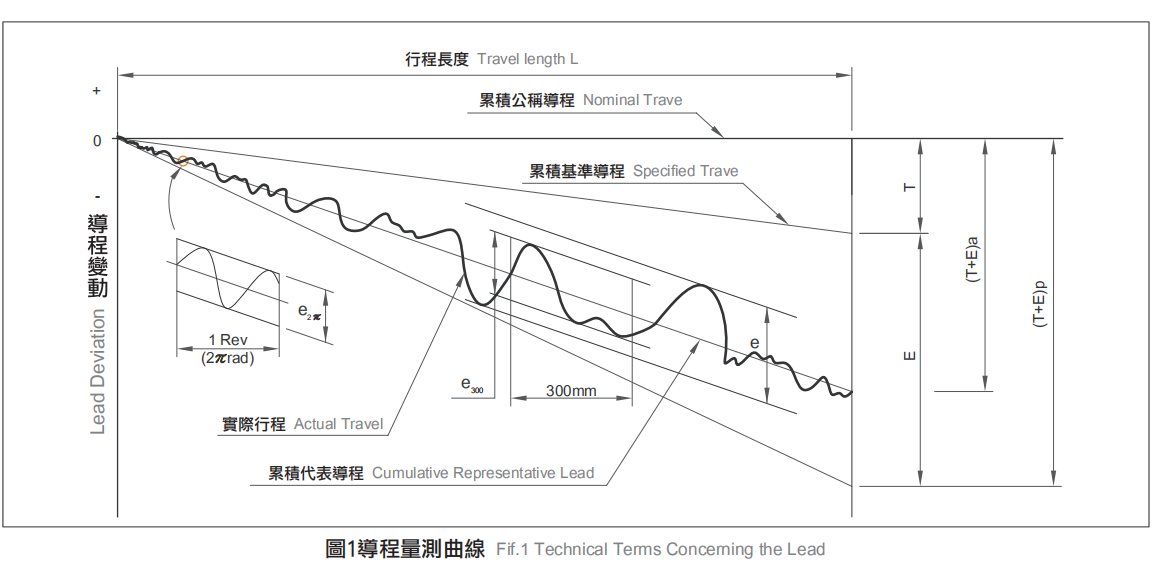

导程曲线各名词定义

T + E :累积代表导程 ; 为一直线,代表实际累积导程的倾向。这是以雷射检测后的数据经最小平方值方法算出。



P :容许值



A :实际测量值。



T :累积基准导程;指定目标值 ;在有效螺纹范围内,累积基准导程减累积公称导程的差谓之。亦即考虑运转时热膨胀、弹性变形等因素,而事先交累积公称导程于正负方向加以补正,并据此製作螺杆,其值依实验或经验而定。



E :累积代表导程 之误差;累积代表导程减累积基准导程的值,此值可有正负值。



E :变动 在有效螺纹长度范围内最大幅宽。

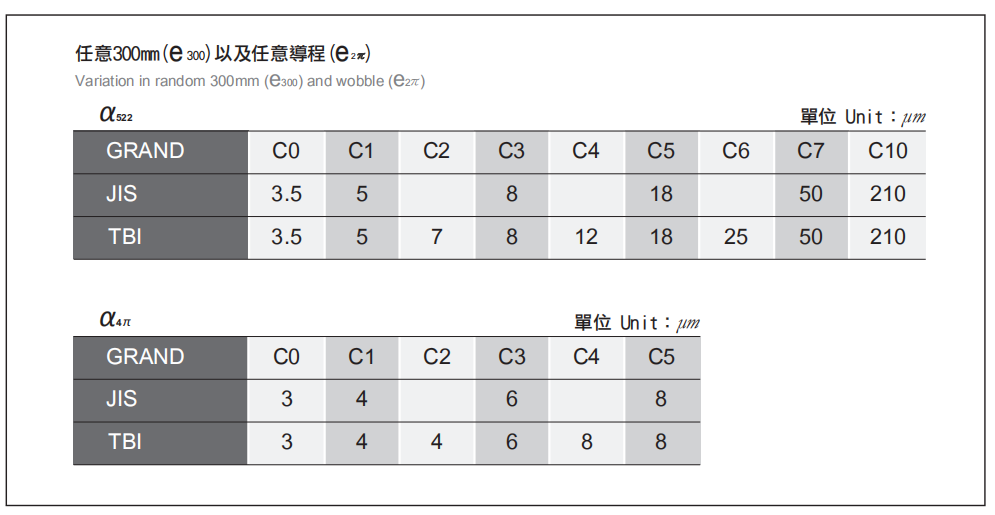

e300  :在有效螺纹长度范围内任取300mm的最大幅宽。



E 2π : 螺杆转动1圈的范围内,螺帽对应于任意的迴转角的轴方向移动量的实测值与基准值的差的最大幅宽。

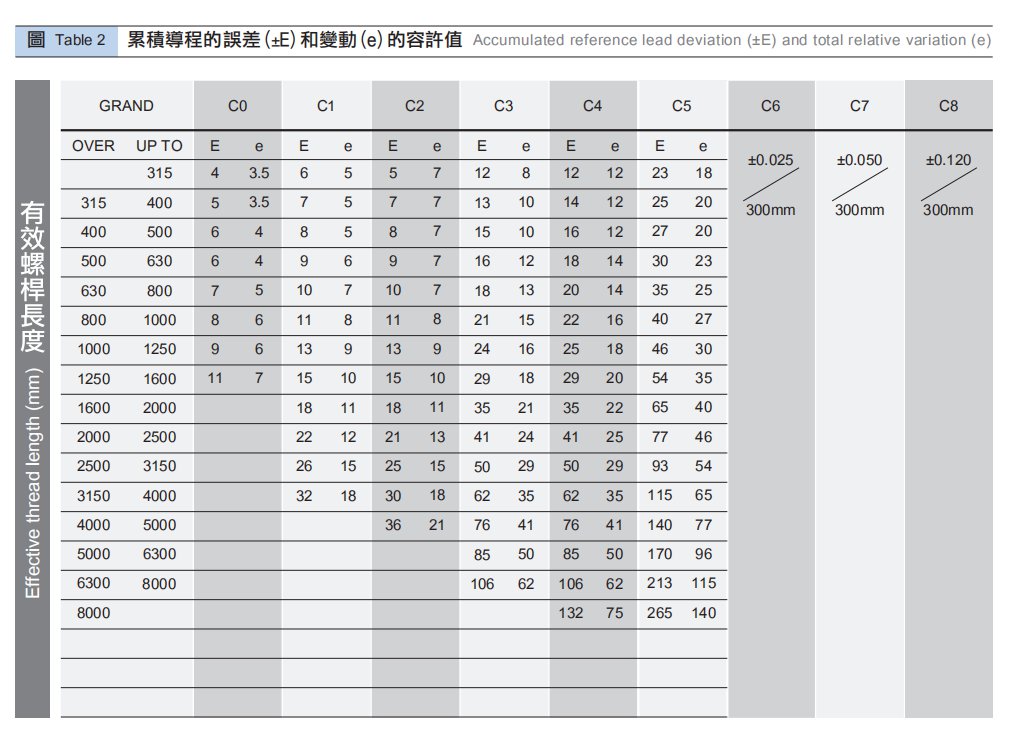

二、累积导程的误差(±E)和变动(e)的容许值



三、精度等级
