直线模组技术用语参考资料

作者:万里疆科技 浏览:178 发表时间:2020-06-04 14:06:09 来源:http://www.fawlj.com/

直线模组技术用语参考资料



一、滑台平面度与真直度的基准值

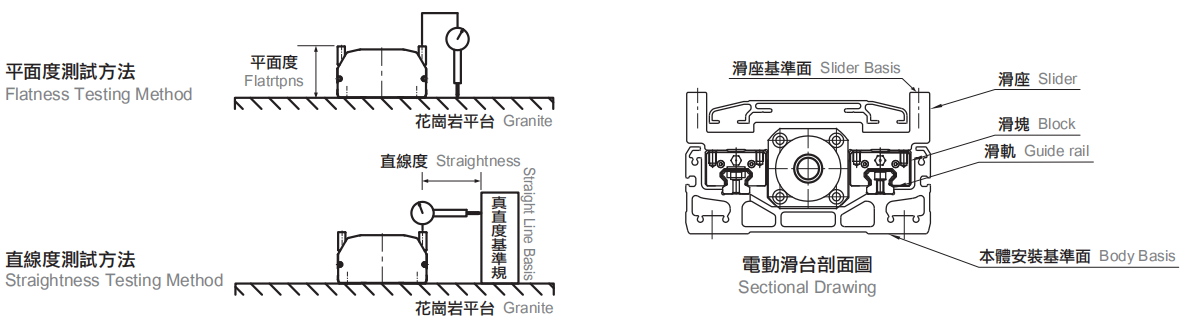

平面度标准:将滑台固定于平面上,本体安装基准面与滑座基准面的平行度小于O.1mm/M。

真直度标准:将滑台固定于平面上,滑座基准面与外部直线基准规的平行度小于O.1mm/M。

上述值为测试环境温度设定于26°±2°的参数。

上述值为任意位置取1米做量测,平面度标准需于0.01mm以内。




二、惯量计算



一般情况下,加工冶具及工件并非单一形状,计算起来不容易,计算时往往装分解成几个单一形状的惯量,最后再累加各惯量,以下是几个单一形状物的惯量计算方法。



1.圆柱体力矩惯量计算:

它有一个旋转的中心,我们作为下列假设:




2.矩形平行六面体力矩惯量计算:

它有一个旋转的中心,我们作为下列假设:







3.当目标的中心偏离了旋转中心的计算:

它有一个旋转的中心,我们作为下列假设:





三、负载力臂长度

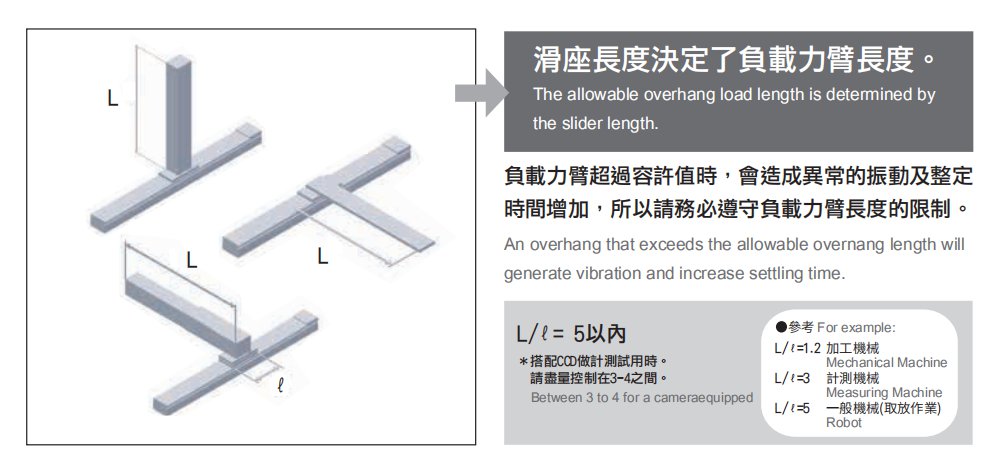

负载力臂长度是代表滑座可承受伸出的最长距离,从电动滑台上的滑座延伸出去的负载力臂超过容许值时,会造成异常的振动及整定;

时间增加,所以请务必遵守负载力臂长度的限制。




四、容许负荷力矩

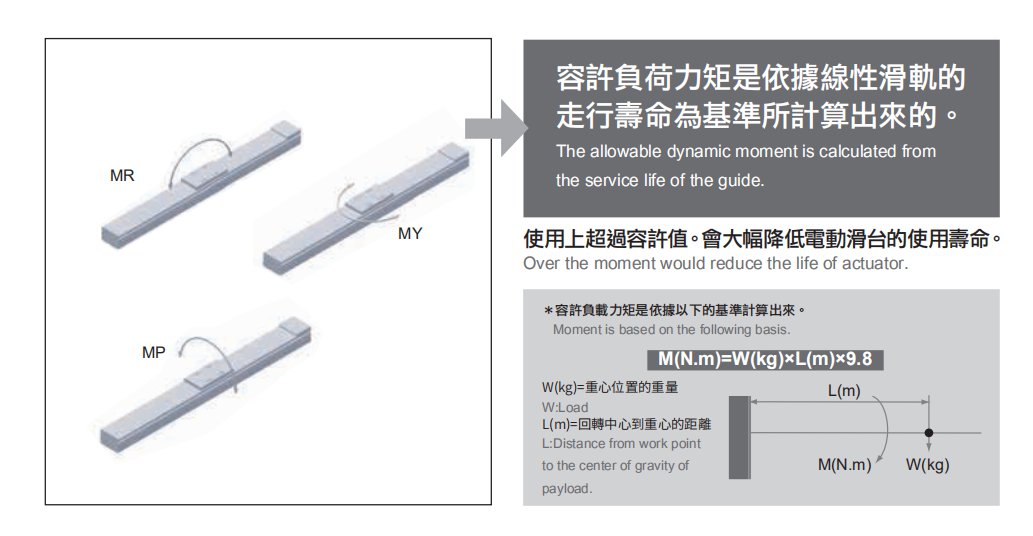

MP、MY、MR,3 个方向的力矩均不相同。超过容许值得使用状态,线性滑轨的寿命会降低。若无法在容许值内使用,请务必在外部加装;

容许负荷力矩是表示依据线性滑轨的走行寿命为基准所计算出滑座上可承受的最大的负荷力矩,不同规格的电动滑台上滑轨所承受的 辅助线性滑轨。
