轨道内嵌式螺桿型滑台GTH系列传感器安装步骤

作者:TOYO东佑达 浏览: 发表时间:2022-06-07 13:57:11

轨道内嵌式螺桿型滑台GTH系列传感器安装步骤,适用TOYO东佑达GTH4、GTH5和GTH8系列,步骤如下:

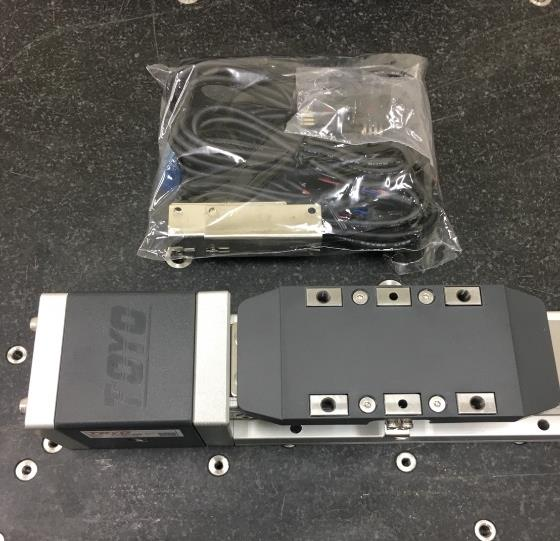

1) GTH系列模组本体和感应器包。

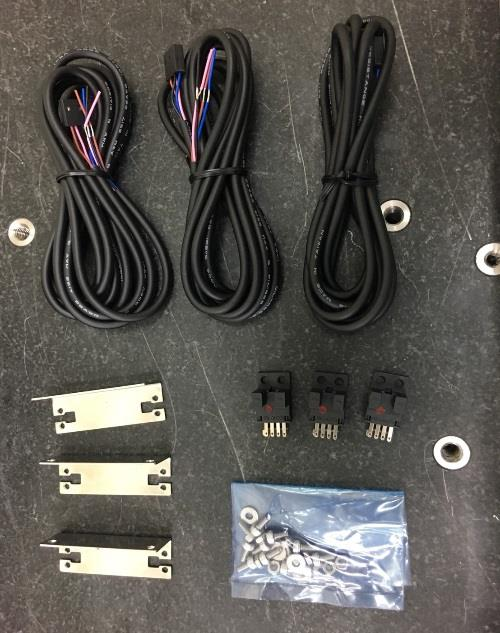

2) 原点感应器和端点极限感应器明细3个。

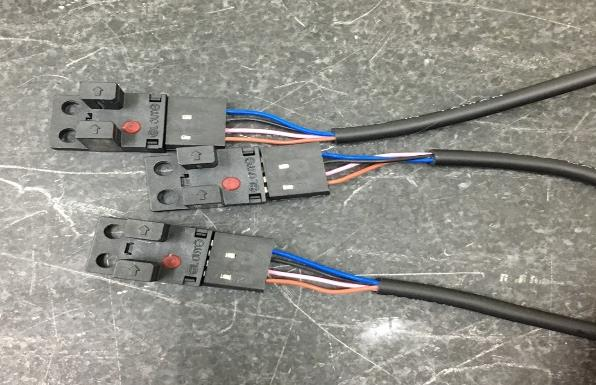

3) 线与感应器接头接合。

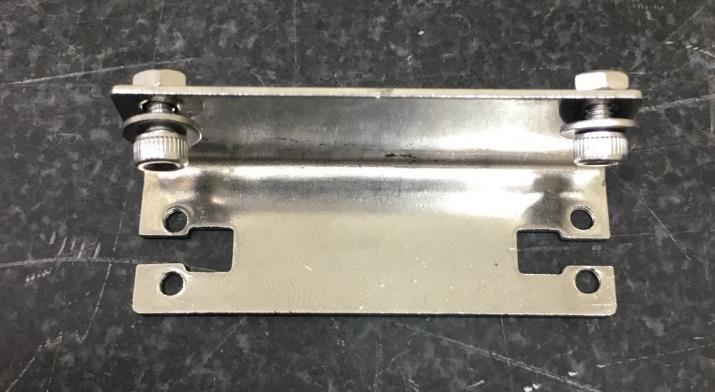

4) SENSOR 固定板附上螺丝。

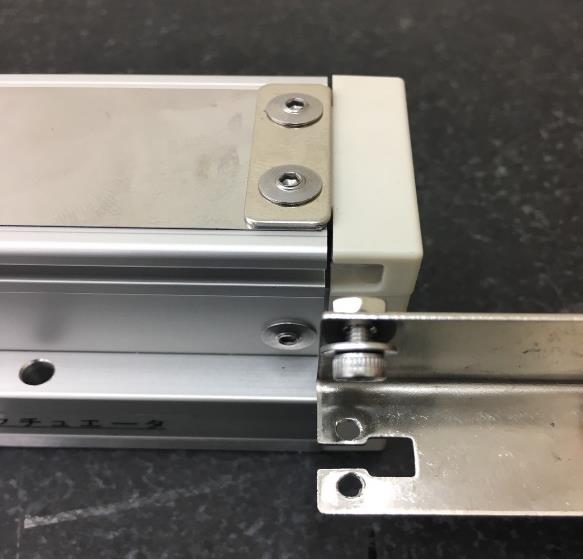

5) 从抱持座端放入。

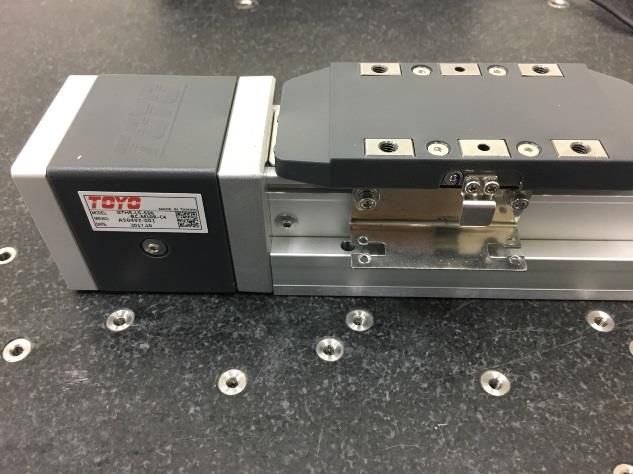

6) 移至螺杆滑台前方。

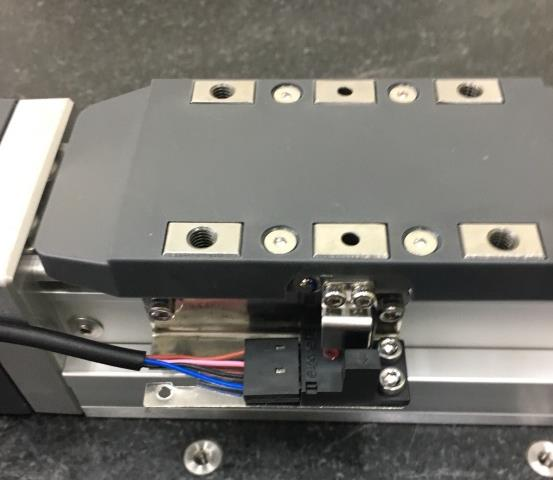

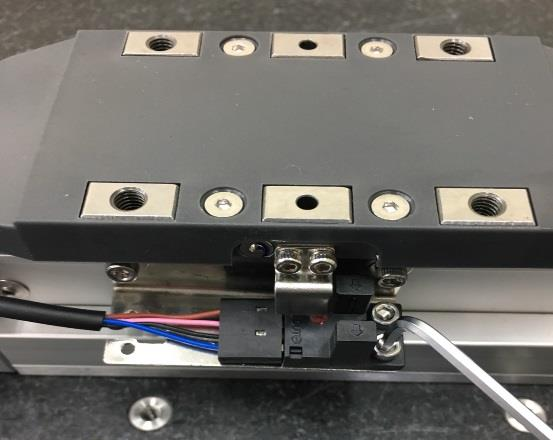

7) 确认前极限位置后,锁紧SENSORE 固定板与 SENSOR。

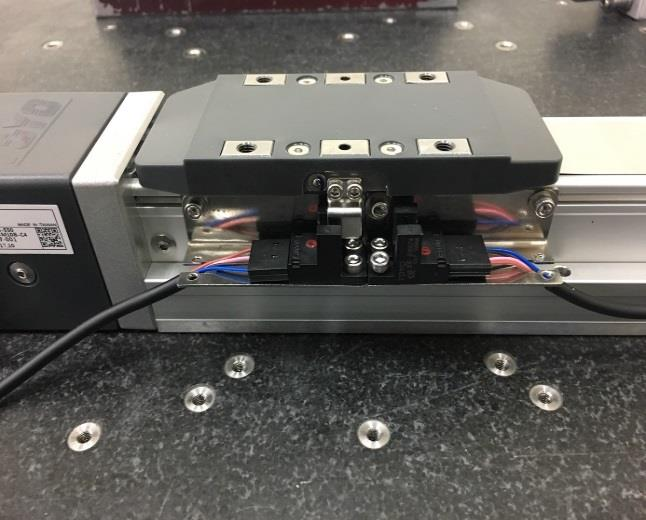

8) 依前极限方式,安装所需要的螺杆滑台原点位置。

9) 同 8 方式,锁附后极限位置。

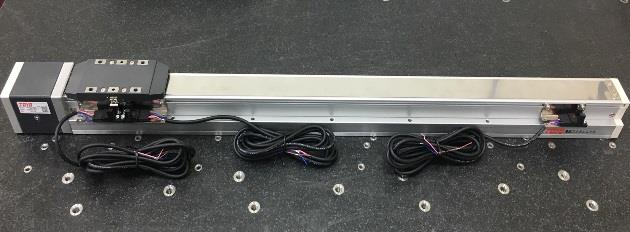

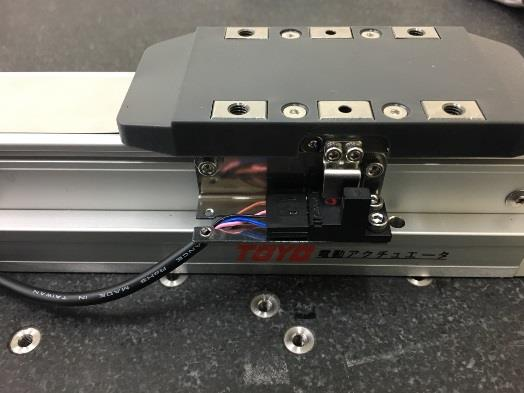

10) 轨道内嵌螺杆型滑台安装传感器完成。

轨道内嵌式螺桿型滑台GTH系列传感器安装步骤
轨道内嵌式螺桿型滑台GTH系列传感器安装步骤,适用GTH4、GTH5和GTH8系列
