TOYO GTH8螺杆滑台马达左、右折型滑台安装方式步骤

作者:TOYO东佑达 浏览: 发表时间:2022-06-13 15:02:38

TOYO GTH8螺杆滑台马达左、右折型滑台安装方式步骤

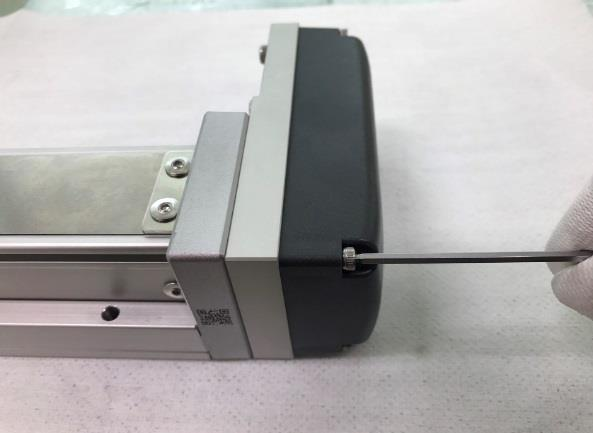

1 、拆卸马达转折外盖 4 只螺丝并卸下马达外盖。

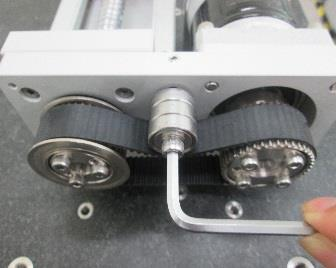

2 、套入马达端皮带轮后锁固皮带轮上 4 只 螺丝平均锁固。

(使用扭力板手确认松紧度)

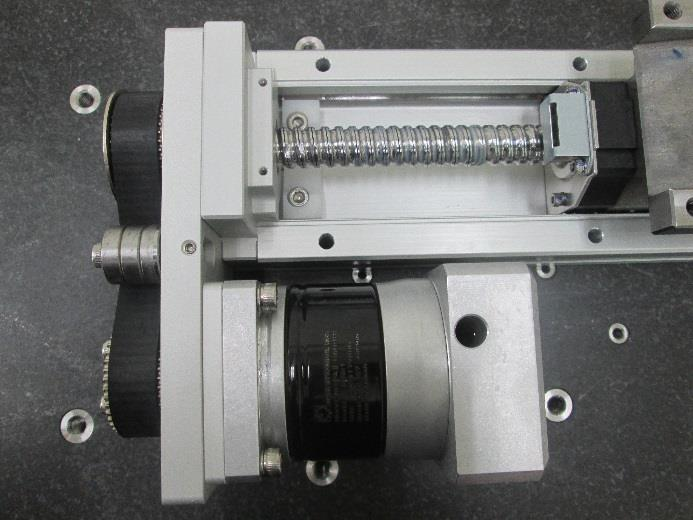

3 、马达与马达板结合后平均锁固马达螺丝。

(使用扭力板手确认鬆紧度)

(依客户需求调整马达出线方向)

*需注意马达端皮带轮与本体端皮带轮

是否平整,不可超出本体端皮带轮避免

与外盖干涉。放鬆舵轮,将环带放入。

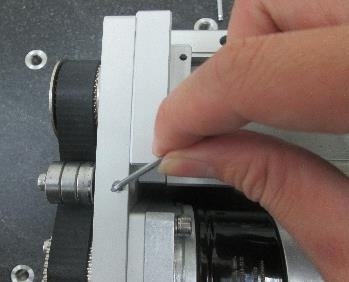

4、利用六角板手转动设定螺丝,将皮带调置适当的张力值。 确定张力值后将舵轮锁紧。

张力值请参考

【附表 1】转折滑台环带张力值表。

5、螺杆滑台马达外盖锁回。
