东佑达GTH 4、5螺杆马达左、右折型滑台安装步骤

作者:深圳市万里疆科技有限公司 浏览: 发表时间:2021-10-11 10:12:25

东佑达GTH 45螺杆马达左、右折型滑台安装步骤

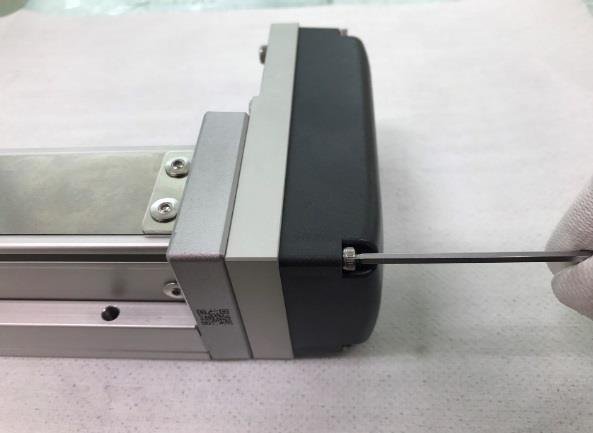

1 、拆卸马达转折外盖 4 只螺丝并卸下马达外盖。

2 、套入马达端皮带轮后锁固皮带轮上 4 只螺丝平均锁固。(使用扭力板手确认鬆紧度)

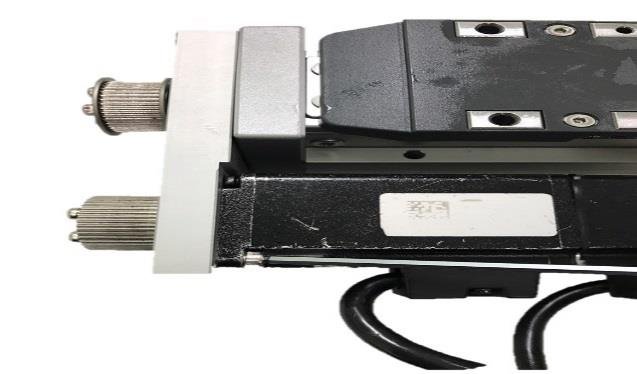

3 、马达与马达板结合后平均锁固马达螺丝。 (使用扭力板手确认鬆紧度) (依客户需求调整马达出线方向)

*需注意马达端皮带轮与本体端皮带轮是否平整,不可超出本体端皮带轮避免与外盖干涉。

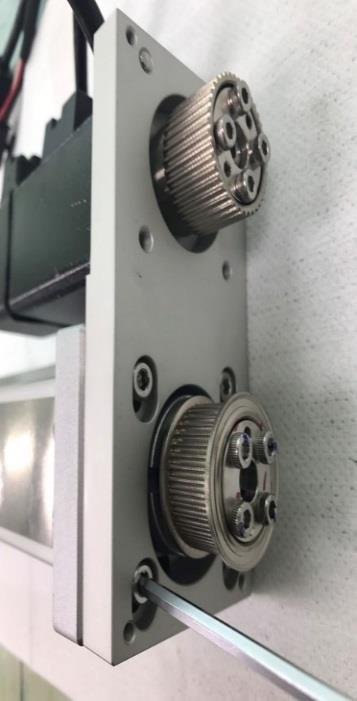

4 、放鬆马达板固定螺丝 4 只。

5 、置入环带,需检视环带是否位于皮带轮 内。(不可跑偏于皮带轮外)

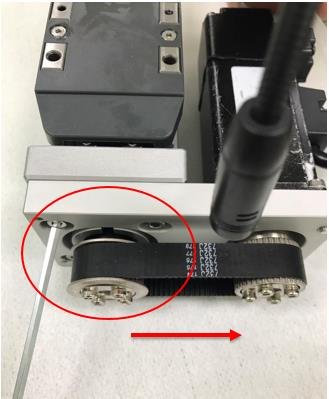

6 、调整马达转折板至所需环带鬆紧度,并锁紧螺丝环带是否过鬆或过紧,皮带轮要锁紧,然后请参考张力表重新调整。环带太鬆时,可能会发生跳齿无法作动的现象。环带太紧时,会造成环带变型、损坏,与马达和马达轴心可能损坏,并且有异音、螺杆偏摆产生。使用皮带张力计确认皮带张力是否正确。请参考【附表 1】转折滑台环带张力值表。

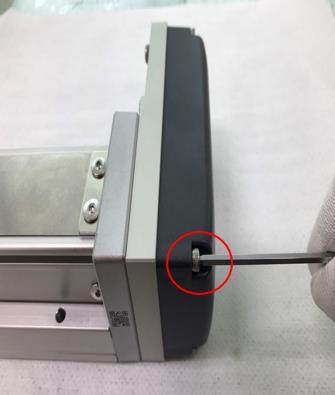

7 、锁附上马达转折外盖 4 只螺丝完成马达及环带安装程序。

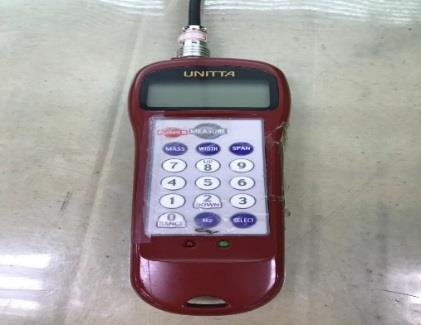

8 、张力计:音波式张力计。

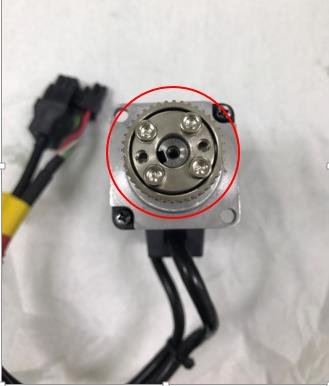

9 、马达端皮带轮卸下方式:

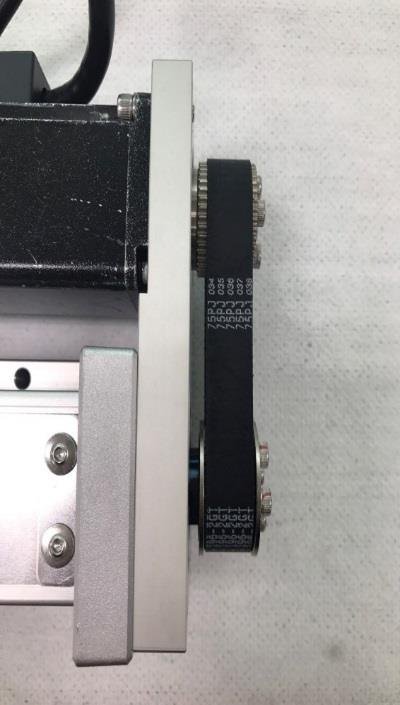

原拆卸前照片,卸下马达端皮带轮末端 4 只螺丝。

10 、马达端皮带轮卸下方式:

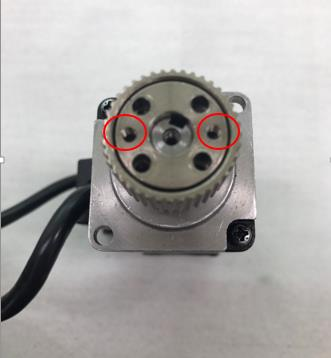

皮带轮上4只螺丝卸下,卸下马达端原皮带轮末端4只螺丝并新置入2M3内六角螺丝【孔位说明】。

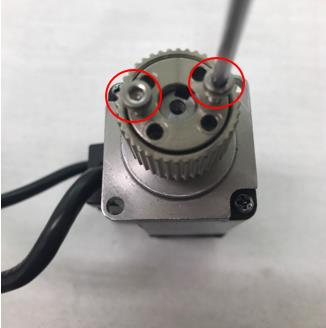

11 、马达端皮带轮卸下方式:

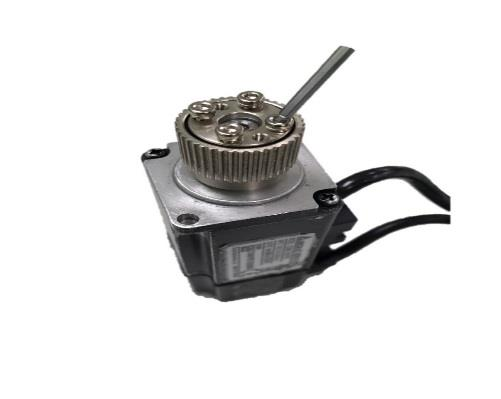

新置入 2 M3 内六角螺丝,採用锁紧方 式取出皮带轮。






东佑达GTH 4、5螺杆马达左、右折型滑台安装步骤
东佑达GTH4、5螺杆马达左、右折型滑台安装步骤
