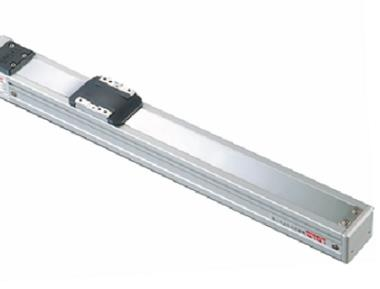

TOYO东佑达螺杆滑台ETH系列马达外露型滑台(BC)安装操作方式

作者:深圳市万里疆科技有限公司 浏览: 发表时间:2021-09-18 14:43:10

TOYO东佑达螺杆滑台ETH系列马达外露型滑台(BC)安装操作方式,这9点要注意:

1、先拆卸联轴器上盖 4 颗螺丝。

2、将马达端联轴器螺丝放松。 (若无联轴器、拆卸联轴器上盖后请先安装联轴器。)

3、将马达与滑台做结合,马达锁附时,需注意马达出线位置(以免妨碍到其他部位)。

4、按以下操作

1.如图先锁附右上角马达螺丝,并先不可锁紧。

2.其二锁附左下角马达螺丝,不可锁紧。

3.在锁附其对角螺丝,重複 1、2 其动作。

4.完成以上动作后,避免马达锁附倾斜后,即可将 4 颗马达螺丝锁紧。

5、用扭力板手,将马达端联轴器锁紧。

6、将联轴器上盖 4颗螺丝锁附回去,因钢带需要调整、请先不要锁紧固定钢带另一端的螺丝。如图. 以手指拉住钢带后再固定锁紧固定钢带的4颗螺丝、以确保钢带不会鬆动。请注意如施用太大的力道拉住钢带、易使钢带变形歪曲。

7、以手指拉住钢带后再固定锁紧固定钢带的2 颗螺丝、以确保钢带不会松动。请注意如施用太大的力道拉住钢带、易使钢带变形歪曲。

8、钢带 2 端压板锁附完成后,滑座往返手推2-3 次测试钢带是否翘曲,若是翘曲在次放松钢带压板调整。以上动作可能需重複数次才能使得钢带平覆。 在长时间运转下防尘钢带易被拉长变形导致需要调整,如此步骤。

9、即完成马达组装。
