直线模组的类型及应用

作者：万里疆科技浏览：发表时间：2020-09-27 16:24:58 来源：www.fawlj.com

直线模组的类型分为以下几类：丝杆直线模组、皮带直线模组、无尘直线模组这三种，不同类型的直线模组都有他的优点及应用。今天，万里疆科技就来给大家介绍一下直线模组的类型及应用。

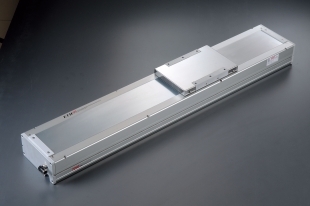

丝杆直线模组（GTH、ETH系列）

丝杆模组可以轻易达到高精度要求，并稳定运行，确保螺栓、滑轨都使用寿命及组装品质。

重复定位精度可高达±0.005mm

负载范围2kg-130kg

都可轻松对应使用需求。在自动化市场的领域中都看得到，使用范围及用途可说相当广泛

丝杆（GTH、ETH系列）直线模组的主要用途

多运用于工作定位、夹取、搬运、插件等产能自动化

丝杆（GTH、ETH系列）直线模组的运用范围

1.电子部品组装

2.液体注入填充装置

3.点熔接装置

4.电路板与晶圆盒定位插装置

5.物件整列靠齐

丝杆（GTH、ETH系列）直线模组的应用

1.TFT-LCD液晶面板设备

2.半导体设备

3.LED线上设备

4.太阳能设备

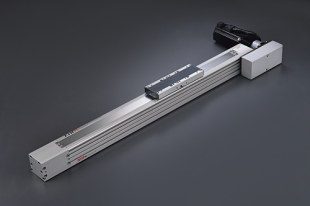

皮带直线模组（MK/MH系列)

1、皮带模组可轻易达到长行程使用条件，实现大动作范围的应用。

2、采用铝材形结构，内由滑轨、皮带及皮带输设计组立，为您节省组装阶段的成本与时间

3、最大成程可达5000m并可达5000mm/s的终速度，提高滑台的生产效率。

皮带（MK/MH系列)直线模组的主要用途

多运用于超过1500mm长距离高速度、点对点的搬运、喷漆、点胶等。

皮带（MK/MH系列)直线模组的运用范围

1.生产线工件换线装置

2.高速度送带分装装置

3.捆包胶膜切断装置

4.CNC工具间搬运装置

皮带（MK/MH系列)直线模组的应用

1.TFT-LCD液晶面板设备

2.太阳能设备

3.食品设备

4.包住设备

5.CNC加工设备

无尘直线模组（GCH/ECH系列）

本产品优点

1、可实现与GTH/ETH系列直线模组同等的性能。

2、密闭式外接，可防止异物侵入内部，增加抽气嘴的装置，

3、可将滑台内运行产生的Particle抽离，并通过SGS测试

4、可对在应CLASS10环境使用。

5、在高科技半导体、食品生产设备有着极高的信赖度，并有效的减少对产品的污染及破坏。

无尘（GCH/ECH）直线模组的主要用途

主要用于净室内的工作定位、夹取、搬运、插件等产能自动化

无尘（GCH/ECH）直线模组的运用范围

1.贴片装置

2.横装装置

3.检测装置

4.检查装置

无尘（GCH/ECH）直线模组的应用

1.半导体设施

2.FPD产业设施

以上就是万里疆科技为大家整理的三种直线模组的类型及应用，不同类型的直线模组应用在不同类型的设备中。大家可以根据公司的设备需求，使用相符合的直线模组类型。

万里疆科技专注直线模组10年，代理TOYO东佑达直线模组，TOYO东佑达的战略合作伙伴。丝杆直线模组、皮带直线模组、无尘直线模组均有现货，我们为所有用户提供高品质产品，和专业的服务。
