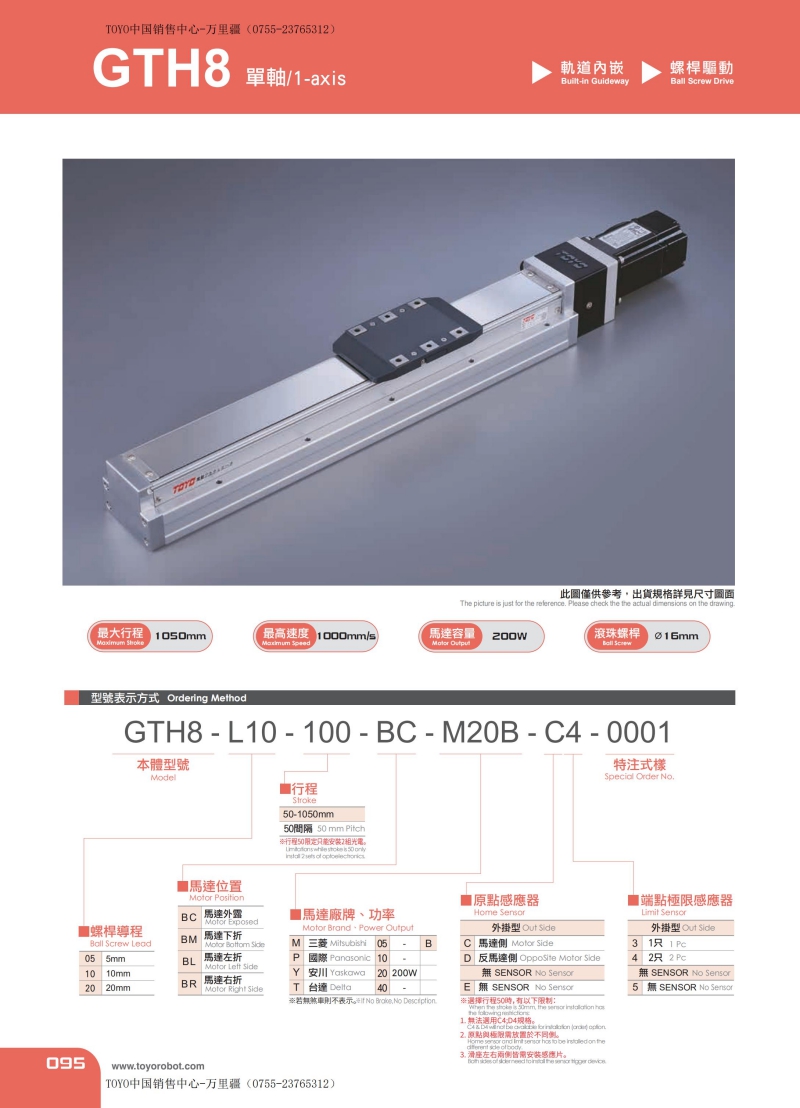

TOYO轨道内崁式螺杆滑台GTH8

产品名称 :   轨道内嵌式滑台模组

产品型号 :   GTH8

产品特色 :

位置重复精度：±0.01(mm)

最大可搬重量 水平使用：50(Kg)

最大可搬重量 垂直使用：15(Kg)

螺杆等级代号： L / C

螺杆等级：C7 转造 / C5 研磨

位置重覆精度：±0.005(mm) / ±0.003(mm)

标准行程：50-1250 / 50-700 (mm) (50间隔)

==================================

螺杆导程：5/10/20(mm)

最高转速：3600 /3600/3600 (rpm)

最高速度：300/ 600/1200(mm/s)

最大可搬重量 水平使用：50 / 30 / 18(kg)

最大可搬重量 垂直使用：15 / 8 / 3(kg)

定格推力：1388 / 694 / 347 (N)

最大加速度：0.3 / 0.3 / 0.6 (G)

滚珠螺杆 / 基本动额定负荷：8042 / 6300 / 4152 (N)

滚珠螺杆 / 基本静额定负荷：15088 / 11596 / 7439 (N)

直线滑轨 / 动态水平负载：18620 (N)

直线滑轨 / 静态水平负载：34320 (N)

固定侧轴承 / 基本额定负荷：2600 (N)

固定侧轴承 / 静态容许负荷：4750 (N)

*长行程时，会产生螺杆偏摆，此时请将速度调降。

0风险承诺

保固期限有以下3项，以其作为保固期限依据，期限为：

1、由内崁式螺杆滑台GTH8出货后18个月。

2、已安装使用12个月。

3、使用时间2500小时。

服务范围

购买内崁式螺杆滑台GTH8产品，本公司提供您下列服务：

1、指导安装调教及试运转。

2、指导保养维护。

3、操作配线的技术指导。

4、原厂提供技术支持服务。

5、模组(配件)全国包邮。
