线性滑轨、轨道和滑块的安装步骤

作者:万里疆科技 浏览:194 发表时间:2020-06-16 14:37:01 来源:http://www.fawlj.com/

线性滑轨的安装

1、基准面的表示

基准面的表示指滑轨上是在logo标记后所指的方向,而滑轨则是在LOGO正面之上侧为基准面。



2、基准轴的表示

使用在同一平面上的配对滑轨全部标示有相同的制造号码,其中制造号码是末尾附有“M”记号的滑轨就是基准轴。



3、滑轨接牙件

滑轨接牙件安装时必须安装滑轨上指示顺序安装,以确保线性滑轨精度,且建议配对滑轨接牙的位置最好能错开,以免机床至接牙出因不同滑轨差异造成精度不良。



4、常见安装线性滑轨的模式

线性滑轨能承受上、下、左、右的负荷,因此可根据机台结构与工作负荷方向配置线性滑轨。



线性滑轨的安装常见注意事项

安装顺序

轨道的安装

步骤一、在安装前必须清除机械安装面的毛边、污物及表面伤痕。

注意:滑轨基准面安装前均涂有防锈油,安装前请使用清洗油品将基准面洗净后再安装,而防锈油清除后基准面容易生锈,建议喷附黏度低的主轴用润滑油。



步骤二、将滑轨安装在机床上后再锁紧装配螺丝,使滑轨与安装面轻轻的紧靠。(床身的基准面要与滑轨有标记线的一侧相连接)



步骤三、按顺序将滑轨的定位螺丝锁紧,使滑轨与转向安装面紧密相接。



步骤四、使用扭力扳手,依照平台材质选用锁紧扭矩将滑轨定位螺丝慢慢旋紧。

步骤五、其余的滑轨也依同样的方法安装直到全部完成;

步骤六、将专用防尘盖缓慢地敲入装配螺丝孔,直到与滑轨的上面同一平面为止。



滑块的安装

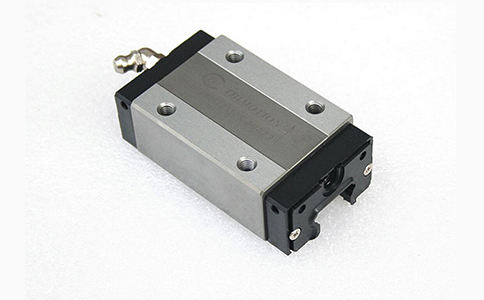

1、将工作台轻轻放置在直线导轨滑块上,不完全锁紧安装螺栓。

2、通过止动螺丝将直线导轨滑块的基准侧与工作台侧面基准面接触,使工作台定位。

3、全锁紧基准侧和从动侧的装配螺栓,完成安装。
