滚珠丝杆按循环设计是怎么分类的

作者:万里疆科技 浏览:129 发表时间:2020-06-15 14:06:20 来源:http://www.fawlj.com/

滚珠丝杆按循环设计是怎么分类的

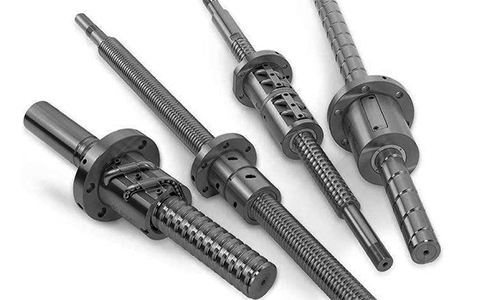

滚珠丝杆又称滚珠螺杆,都是行业术语,在自动化设备属于最常见的传动件,能帮助机器设备在各种条件下做往返运动。当滚珠丝杠作为主动体时,螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动,被动工件可以通过螺母座和螺母连接,从而实现对应的直线运动。那么深圳万里疆为您解说滚珠丝杆按循环设计是怎么分类的?(具体可查看万里疆科技官网一文告诉你滚珠螺杆的特性和应用》相关推荐文章



一、按循环设计分类


1、什么是是外循环滚珠丝杆呢?简单说弯管装在螺帽的外部故得其名。滚珠丝杆是由丝杆、螺帽、钢珠、弯管及固定块组合而成,钢珠位于丝杆和螺帽之间,钢珠的循环由弯管连接,螺帽上回流,弯管安装在螺帽的外部。



2、内循环滚珠丝杆为滚珠丝杆、螺帽、钢珠及回流盖组成。钢珠采用单圈循环,以回流盖跨越连接两相邻珠槽,连接构成一个单一封闭回流路径;相对外循环滚珠丝杆,回流盖组装在螺帽内部,所以叫做内循环滚珠丝杆。



3、端盖式滚珠丝杆,主要的差别在于螺帽上加工一贯穿孔作为滚珠回流。






二、螺帽种类选用分法兰座和圆型


法兰座则以单螺帽和双螺帽,两者都具有内、外循坏和端盖式;而圆型螺帽也是类似划分,这里就不展开讲解。




三、循环数


滚珠每一个循环闭路称为列,每个滚珠循环闭路内所含导程数称为圈数。内循环滚珠丝杠副的每个螺母有2列、3列、4列、5列等几种,每列只有一圈;外循环每列有1.5圈、2.5圈和3.5圈等几种。


滚珠丝杆按循环设计是怎么分类的
滚珠丝杆按循环设计是怎么分类的,当滚珠丝杠作为主动体时,螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动,被动工件可以通过螺母座和螺母连接,从而实现对应的直线运动。
