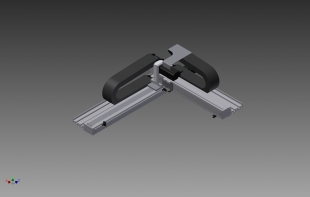

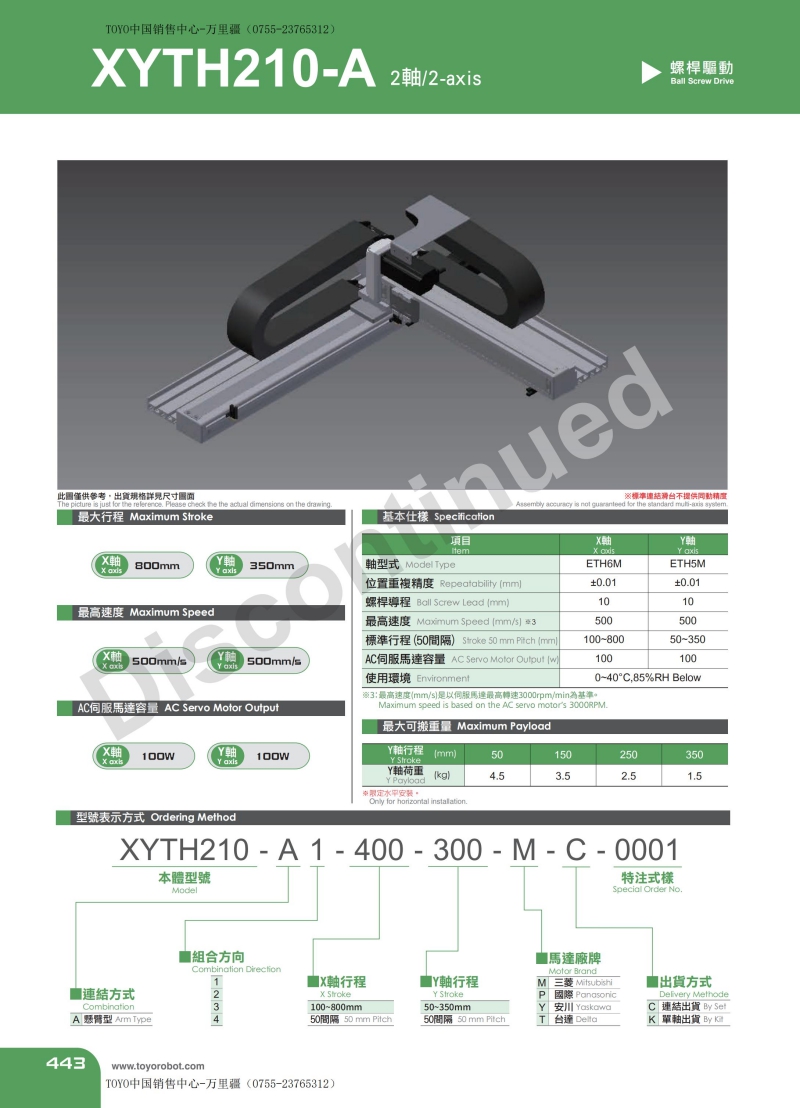

悬臂型直交机械手XYTH210-A

产品名称 :  螺杆型直交机械手

产品型号 :  XYTH210-A

产品特色 :

悬臂型-2轴

此型为移动Y轴带动工件物

使用ETH6M+ETH5M连结

规格特性 :

-X轴(ETH6M)-

位置重复精度：±0.01(mm)

滚珠螺杆精度/外径：C7/Ø12

滚珠螺杆导程：10(mm)

速度：500(mm/sec)

标准有效行程：100~800(mm)(50间隔)

适合马达容量：伺服100W

-Y轴(ETH5M)-

位置重复精度：±0.01(mm)

滚珠螺杆精度/外径：C7/Ø12

滚珠螺杆导程：10(mm)

速度：500(mm/sec)

标准有效行程：50~350(mm)(50间隔)

适合马达容量：伺服100W

Y轴壁挂荷重：4.5(kg)(需依Y轴行程而定)

东佑达直交系列模组

XY二轴、增加Z三轴、增加R四轴，又或者两支Y轴与两支Z轴组合的六轴等有多重的应用。 将直线运动提升为平面或曲线运动，大幅提升使用便利性，并有效减少客户的设备组装工时。应用在设备上，增加外型美观的一致性。

TOYO多轴模组特色功能

透过单轴滑台的多重组合，使用频率高的组合方式包含龙门型、悬臂型、十字型等多轴应用，并可搭配多轴控制器，直行圆弧、补间动作。

皮带型直交机械手使用方法

可适用于点涂胶装置，电子零件检查装置，CCD基板检查装置，点焊装置中。

0风险承诺

保固期限有以下3项，以其作为保固期限依据，期限为：

1、由悬臂型直交机械手XYTH210-A出货后18个月。

2、已安装使用12个月。

3、使用时间2500小时。

服务范围

购买悬臂型直交机械手XYTH210-A产品，本公司提供您下列服务：

1、指导安装调教及试运转。

2、指导保养维护。

3、操作配线的技术指导。

4、原厂提供技术支持服务。

5、模组(配件)全国包邮。
