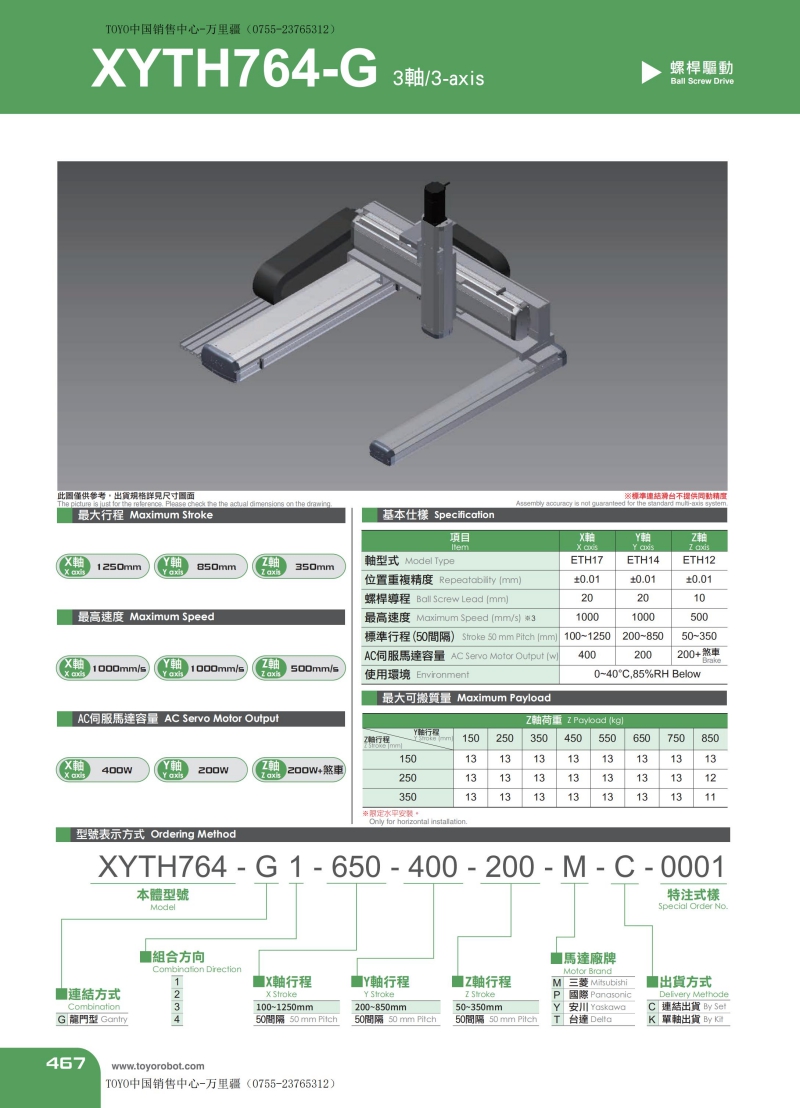

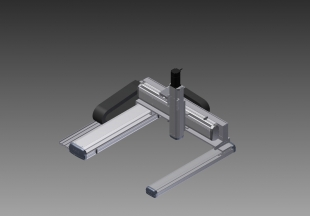

龙门型3轴直交机械手XYTH764-G

龙门型-3轴;
此型为移动Y轴,侧边有支撑导杆架着;
使用ETH17+ETH14+ETH12连结

附件下载

产品名称:螺杆型直交机械手
产品型号:XYTH764-G
产品特色:龙门型-3轴
此型为移动Y轴,侧边有支撑导杆架着
使用ETH17+ETH14+ETH12连结
规格特性:-X轴(ETH17)-
位置重覆精度:±0.01(mm)
滚珠螺杆精度/外径:C7/Ø20
滚珠螺杆导程:20(mm)
最高速度:1000(mm/sec)
标准有效行程:100~1250(mm)(50间隔)
适合马达容量:伺服400W

-Y轴(ETH14)-
位置重覆精度:±0.01(mm)
滚珠螺杆精度/外径:C7/Ø16
滚珠螺杆导程:20(mm)
最高速度:1000(mm/sec)
标准有效行程:50~650(mm)(50间隔)
适合马达容量:伺服200W

-Z轴(ETH12)-
位置重覆精度:±0.01(mm)
滚珠螺杆精度/外径:C7/Ø16
滚珠螺杆导程:10(mm)
最高速度:500(mm/sec)
标准有效行程:200~850(mm)(50间隔)
适合马达容量:伺服200W+煞车

Z轴垂直最大荷重:13(kg)(需依Y轴行程而定)


东佑达直交系列模组

XY二轴、增加Z三轴、增加R四轴,又或者两支Y轴与两支Z轴组合的六轴等有多重的应用。 将直线运动提升为平面或曲线运动,大幅提升使用便利性,并有效减少客户的设备组装工时。应用在设备上,增加外型美观的一致性。


TOYO多轴模组特色功能

透过单轴滑台的多重组合,使用频率高的组合方式包含龙门型、悬臂型、十字型等多轴应用,并可搭配多轴控制器,直行圆弧、补间动作。


皮带型直交机械手使用方法

可适用于点涂胶装置,电子零件检查装置,CCD基板检查装置,点焊装置中。




龙门型3轴直交机械手XYTH764-G
龙门型-3轴;
此型为移动Y轴,侧边有支撑导杆架着;
使用ETH17+ETH14+ETH12连结
