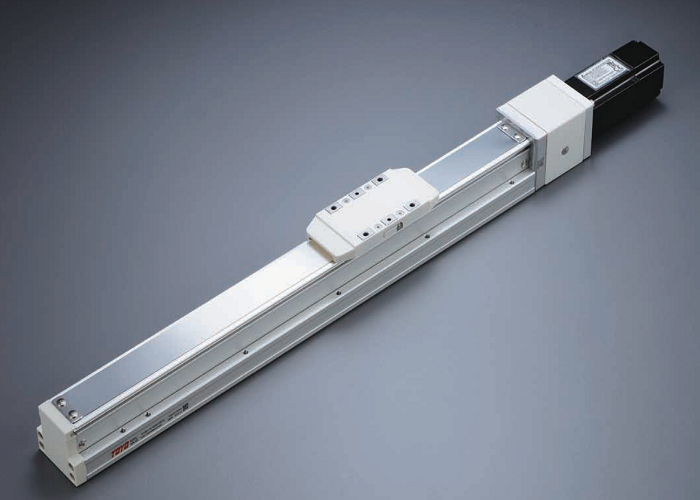

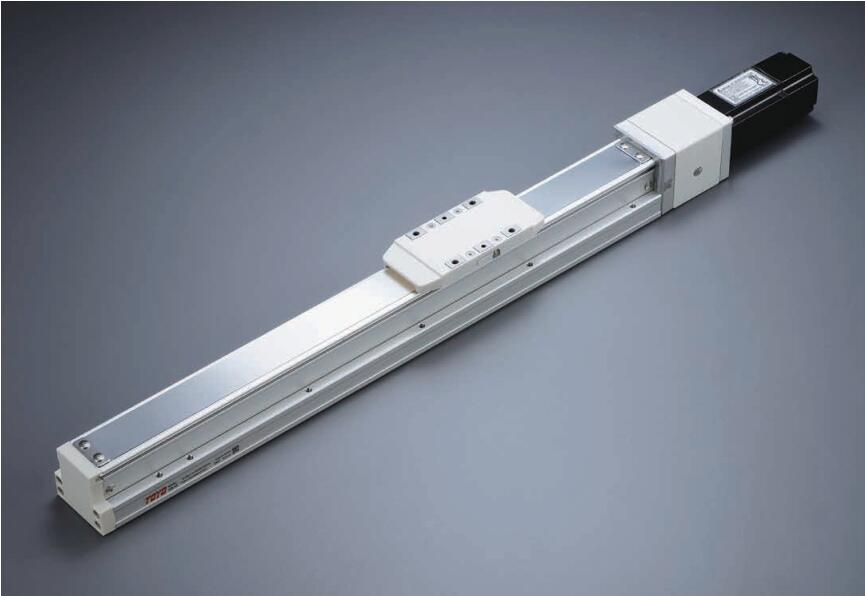

TOYO轨道内嵌式滑台模组GTH5

直线模组 内嵌式滑台 TOYO东佑达

位置重複精度:±0.01(mm)
最大可搬重量 水平使用:30(Kg)
最大可搬重量 垂直使用:10(Kg)

直线模组 内嵌式滑台 TOYO东佑达

附件下载

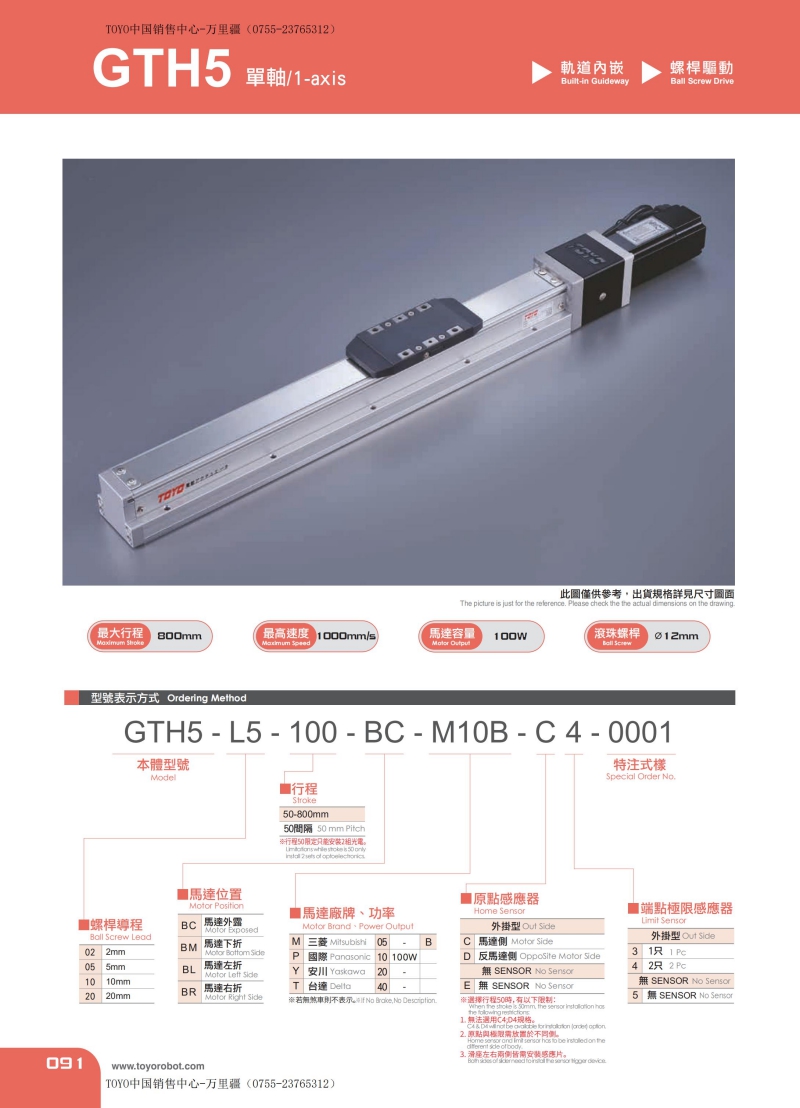

产品名称 :   轨道内嵌式滑台模组

产品型号 :   GTH5

产品特色 :

位置重复精度:±0.01(mm)

最大可搬重量 水平使用:30(Kg)

最大可搬重量 垂直使用:10(Kg)



螺杆等级代号: L / C

螺杆等级:C7 转造 / C5 研磨

位置重覆精度:±0.005(mm) / ±0.003(mm)

标准行程:50-1050 / 50-300 (mm) (50间隔)

==================================

螺杆导程:2/5/10/20(mm)

最高转速:3000 / 3600 /3600/3600 (rpm)

最高速度:100/ 300/ 600/1200(mm/s)

最大可搬重量 水平使用:30/30/15/10(kg)

最大可搬重量 垂直使用:10/10/5/2.5(kg)

定格推力:854/341/170/85(N)

最大加速度:0.3 / 0.3 / 0.3 / 0.6 (G)

滚珠螺杆 / 基本动额定负荷:2411 / 4829 / 4680 / 11284 (N)

滚珠螺杆 / 基本静额定负荷:5779 / 7836 / 7649 / 20410 (N)

直线滑轨 / 动态水平负载:5904 (N)

直线滑轨 / 静态水平负载:16904 (N)

固定侧轴承 / 基本额定负荷:1730 (N)

固定侧轴承 / 静态容许负荷:3800 (N)

*长行程时,会产生螺杆偏摆,此时请将速度调降。

0风险承诺

保固期限有以下3项,以其作为保固期限依据,期限为:

1、由轨道内嵌式滑台模组GTH5出货后18个月。

2、已安装使用12个月。

3、使用时间2500小时。



服务范围

购买轨道内嵌式滑台模组GTH5产品,本公司提供您下列服务:

1、指导安装调教及试运转。

2、指导保养维护。

3、操作配线的技术指导。

4、原厂提供技术支持服务。

5、模组(配件)全国包邮
