选择直线导轨需求这3点你要了解

作者:万里疆科技 浏览: 发表时间:2020-08-18 16:22:13 来源:http://www.fawlj.com/

直线导轨主要是用在精度要求比较高的机械结构上,直线导轨的移动元件和固定元件之间不用中间介质,而用滚动钢球。为了将正确类型的直线导轨运用于正确的场合,设计工程师就有必要了解不同导轨的优点和能力,从而进行合理的选择。


1、直线导轨的种类


圆形导轨

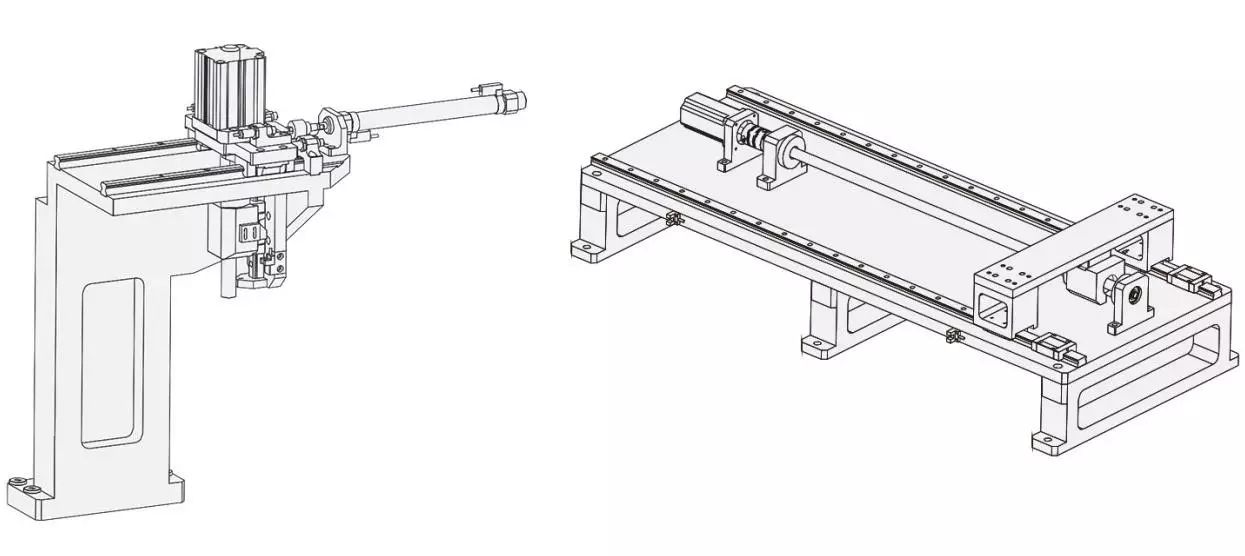

由直线轴承和直线轴配合使用,从外观上来看是圆柱形的,可装配与圆形孔中。同时,直线轴承还可配合滑块使用,实现平面安装。圆形导轨的安装和使用都较为方便,节省空间。如图:



方形导轨

由方形滑块和方形导轨配合使用,从外观来看是方形的。从摩擦、可承受载负荷考虑,方形导轨是导轨与滑块面接触式摩擦,摩擦力较大,负载均匀,需要经常上油润滑。如图:



2、如何选择

对于圆形导轨和方形导轨的选择,主要是从载荷、准确度、刚度、光洁度等几个因素来考虑。方形导轨的典型应用是对载荷能力、刚度和准确度要求较高的机床行业。但满足以上条件之后,就很难满足其他要求,如安装要求高、前期成本高、维护成本高。而圆形导轨在这方面就体现其优势当安装到平面度欠光滑的表面上时,仍然能够平稳运行。圆形导轨通常比方形导轨能够更快速地安装和更平稳的运行。综上所述,如何选择要根据实际需求,选择合适的才是最优方案。


3

特征(性能)导向轴+直线轴承直线导轨
承载能力
精度中-高
刚度
有无预压是(轻)是(轻-重)
单导轨支撑力矩

所有方向承载能力相同

提供(标准)
平滑性

中-高
阻力
中-高
密封效果

总拥有成本


安装便利性

配合部件的精度要求

材料成本

预期寿命
设计灵活性


能否跨越缺口
能否用作结构构架部件
能否用作单导轨

紧凑型

安装
是(推荐)

是否可以选末端支撑安装
