东佑达直线模组型号参数表示方式

作者:万里疆科技 浏览: 发表时间:2020-08-04 11:32:34 来源:http://www.fawlj.com/

东佑达直线模组型号表示方式,GTH系列轨道内崁式滑台模组的优势,模组本体不需拆卸钢带,即可由下往上或由上往下固定,组装简单;本体侧面增加安装机准面承靠,增大受力面积;本体底部有定位PIN孔,全系列皆可外部注油,不需拆盖,不易发尘,可用于洁淨室环境。(相关推荐可查看万里疆科技官网《直线滑台模组怎么选型以及TOYO模组选型软件使用方法》文章)

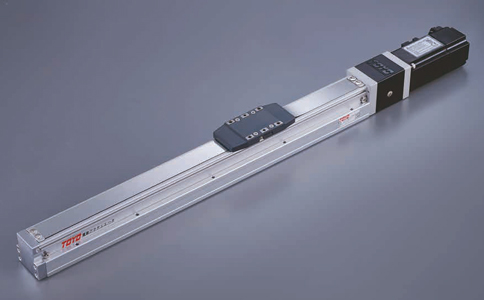

下面TOYO模组代理商万里疆科技用内嵌滑台GTH4给大家展示,东佑达直线模组型号表示方式详细说明:

GTH4-L2-100-BC-M05B-C4-0001



GTH4代表本体型号

L2代表螺杆导程2mm

100代表行程

BC代表马达外露

M代表三菱

05代表50W

B代表有刹车

C代表原点传感器外挂型马达侧

4代表端点极限感应器2只



备注:

GTH4螺杆导程:L2、L6、L12(mm)

马达位置表示:BC马达外露,BM马达下折,BL马达左折,BR马达右折

马达品牌、功率:M三菱,P松下,Y安川,T台达

原点传感器:C马达侧,D反马达侧,E无sensor

端点极限感应器:3代表1只,4代表2只,5代表无sensor
