常用的联轴器有哪些类型以及如何5步选型

作者:万里疆科技 浏览:110 发表时间:2020-06-28 14:02:15 来源:http://www.fawlj.com/

常用的联轴器有哪些类型以及如何5步选型,联轴器是指联接两轴或轴与回转件,在传递运动和动力过程中一同回转,在正常情况下不脱开的一种装置。有时也作为一种安全装置用来防止被联接机件承受过大的载荷,起到过载保护的作用。深圳万里疆告诉你联轴器选型步骤:确定类型-确定扭矩-确定空间-是否加键槽-使用环境,选型首页要了解联轴器的类型有哪些,下面介绍联轴器类型以及适用场合;(具体可查看万里疆科技官网《东佑达直线模组有哪些配件可以选?》相关推荐文章)

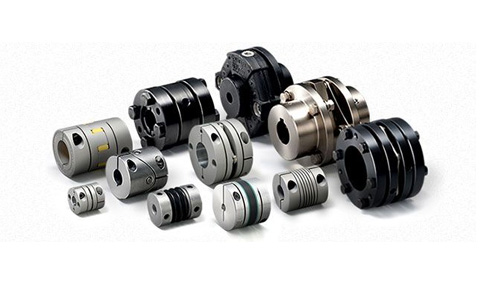

一、确认联轴器类型

因素:电机类型、系统特性(零背隙、高扭矩、高刚性、减震性、绝缘性、高精度、高转速);



联轴器类型1 - 膜片式联轴器-适用电机(伺服电机、步进电机、通用电机、编码器)- 适合场合(模组、引动机、分度台、位移台、表面封装机、精密XY轴滑台机);



联轴器类型2 - 梅花式联轴器 - 适用电机(伺服电机、步进电机、通用电机、编码器)- 适合场合(模组、传动设备、零件进料器、FPD生产设备、半导体生产设备);



联轴器类型3 - 十字环式联轴器 - 适用电机(通用设备)- 适合场合(搅拌机、传动设备、零件进料器、小型动力冲压机);



联轴器类型4 - 平行式联轴器 - 适用电机(伺服电机、步进电机、编码器)- 适合场合(分度台、引动机、搬运装置、零件进料器、精密XY轴滑台机);



联轴器类型5 - 波纹管式联轴器-适用电机(伺服电机、步进电机、编码器)- 适合场合(引动器、半导体设备、精密XY轴滑台机);



联轴器类型6 - 刚性式联轴器 - 适用电机(伺服电机、步进电机、编码器)- 适合场合(机床、洗净装置、精密XY轴滑台机)。



二、确定电机扭矩(确定联轴器额定扭矩)

-伺服电机选型

     额定扭矩×工况系数×减速比

-步进电机选型

     保持扭矩×工况系数×减速比

-通用电机选型

     (9550x额定扭矩÷额定转速)x工况系数



三、确定空间大小

根据安装位置的空间大小选用长度L和外径D合适的联轴器

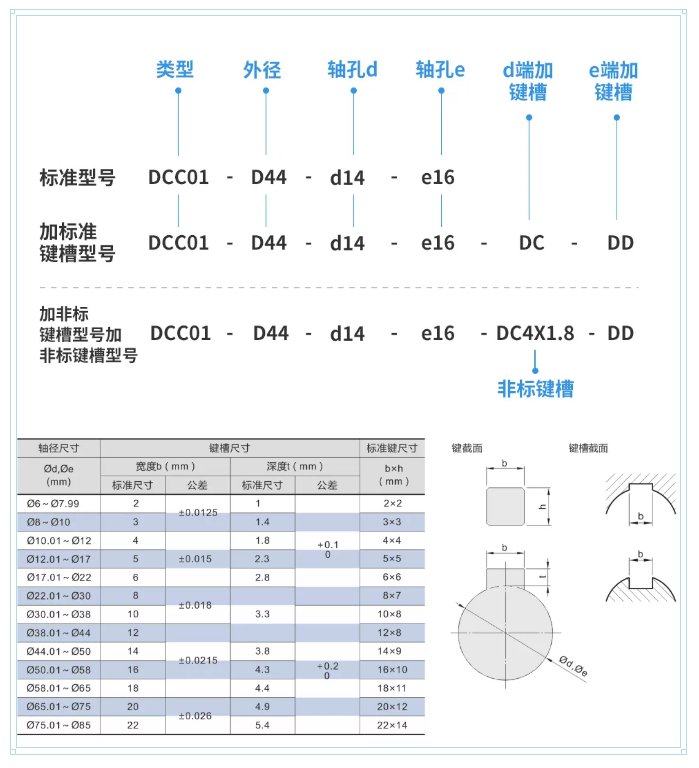

四、是否加键槽





五、使用环境

如锂电行业,禁铜、禁镍、禁锌;如一些特殊的工作环境:盐雾环境、潮湿环境,应考虑材质的抗氧化性和耐腐蚀性。




常用的联轴器有哪些类型以及如何5步选型
深圳万里疆告诉你常用的联轴器选型步骤:确定类型-确定扭矩-确定空间-是否加键槽-使用环境,选型首页要了解联轴器的类型有哪些。
