东佑达电动缸DM系列内部结构图说明以其特点

作者:万里疆科技 浏览:276 发表时间:2020-03-23 10:36:43 来源:http://www.fawlj.com/

东佑达电动缸DM系列内部结构图说明以其特点,简单说下东佑达电动缸DM系列产品特色,革命性马达内藏,空间与一般气压缸一样大,可无痛替换。下面是DM系列内部结构图说明,从6点全方面解析电动缸内部结构:



1、结构紧密,体积小

DM直线电动缸马达使用中空马达,将马达安装在本体内,内藏中空型伺服马达有效缩短外观长度有别与传统电动缸马达安装于本体外部,大幅减少整体体积。



2、状态可快速监控

DM直线电动缸整合了电控,安装好机构输入单元指令即可,并附 LED 状态指示灯可快速监控作动状态,因属电子控制,相较于气缸类产品,稳定性佳。

电动缸本体状态灯显示:

伺服ON:SVO (绿,常亮) / ERR (绿,常亮)。

伺服OFF:SVO (绿,亮500ms、灭500ms,交替) / ERR (绿,常亮)。

异常:SVO (绿,灭) / ERR (红,亮500ms、灭500ms,交替)。





3、直线度提高

专利内嵌式滚珠滑轨,直线度可达±0.02mm。





4、保养容易

DM直线电动缸因整体元件被包覆性高,所以只需在螺杆处润滑油保养即可,保养便利简单。



5、本体强度增加,顺畅度更好

因为採用铝本体结构 , 本体强度大幅增加。( 与 CS 对比 ) 且钢材轨道嵌入铝本体后再研磨处理 , 因此走行的等高度及直线度精度也提升到 ±0.02mm 下。(与 CS 对比)



6、精度相较气缸高,噪音小

DM直线电动缸中DMG的规格本体採嵌入式轨道模组,嵌入式轨道的优点在于结构上充分利用内置空间,让本体、轨道、 钢珠完全的配合,属于量身订做的模组,可使产品整体进行最大化的强度提升,内嵌式设计组合了研磨珠沟,所以行走精 度相较一般利用滑轨滑块此类组合件可靠,且内嵌式轨道为专为产品使用,寿命在各轴向的力矩都可以获得最大化的强度,远高于一般线轨。



东佑达电动缸DM系列优点:

1、最高速度/加减速/精度 大幅提高

2、伺服电机内藏,本体大幅缩小

3、附状态指示灯,快速监控作动状态

4、搭载XC100驱控器,Pulse/IO/ 通讯控制一应俱全

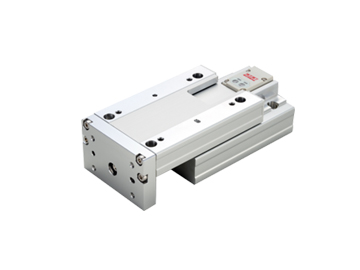

东佑达电动缸DMG40
